环境空气VOCs在线GCMS自动监测系统解决方案


方案背景
2018年,国家发布了《2018年重点地区环境空气挥发性有机物监测方案》,明确了78个城市均需开展手工监测工作,直辖市及省会城市强制要求自动监测的任务,并规定了检测因子(PAMS物质为必测组分);同年,为统一规范监测方法,生态环境部首发环境空气VOCs的自动监测的方法HJ 1010-2018《环境空气挥发性有机物气相色谱连续监测系统技术要求及检测方法》,明确了技术要求和规范,为“监测方案”提供了技术支持。
2019上半年,生态环境部继续发布了《2019年地级及以上城市环境空气挥发性有机物监测方案》,将城市扩展至337个地级市,按各地市条件自主开展PAMS组分的监测工作,并规定了监测方法以GC-FID/MS为主。结合2019年5月国家发布的无组织排放标准GB 37822-2019 《挥发性有机物无组织排放控制标准》,至此,从国家层面已全面启动从城市环境空气基础观测到工业园区无组织VOCs排放的在线监测工作。
2020年2月18日,生态环境部又印发《2020年国家生态环境监测方案》,其中提及337个臭氧超标的地级以上城市需开展PAMS、NMHC、醛酮类有机物的监测,未超标则自行可选择进行监测,全面开启环境空气挥发性有机物观测。
我司积极响应政策要求,基于国标推荐方法GC-FID/MS针对城市站、背景站、企业边界站、厂界站等推出了针对重点区域监测组分(NMHC、PAMS、TO-15、醛酮类、含硫有机物等)的在线监测系统。该系统针对臭氧前体物进行连续监测,主要监测117种挥发性有机物(C2-C5;C6-C12)。

方案概述
环境空气VOCs在线GCMS自动监测系统可以连续自动测量100余种挥发性有机物,测量对象涵盖了烃类、卤代烃和含氧挥发性有机物等,具有响应时间快,灵敏度高等特点,适用于光化学烟雾监测、城市空气复合污染成因研究等。
该系统采用低温富集浓缩技术,全面满足制冷温度要求,结合气相色谱/质谱法检测大气挥发性有机化合物VOCs的一体化在线测量设备。
该系统适用于挥发性有机物的在线分析,满足环境空气挥发性有机物的定性定量分析;并参照环保部《2018年重点地区环境空气挥发性有机物监测方案》(环办监测函〔2017〕2024 号)规定的VOCs在线监测设备的应用要求,仪器采用GC-MS/FID法。

方案构成
大气挥发性有机物采用复叠制冷超低温富集浓缩技术,电制冷方式,结合气相色谱/质谱法检测大气挥发性有机化合物VOCs。采用双通道采样,双色谱柱分离后分别进入氢离子化火焰检测器(FID)和质谱(MS)进行检测。

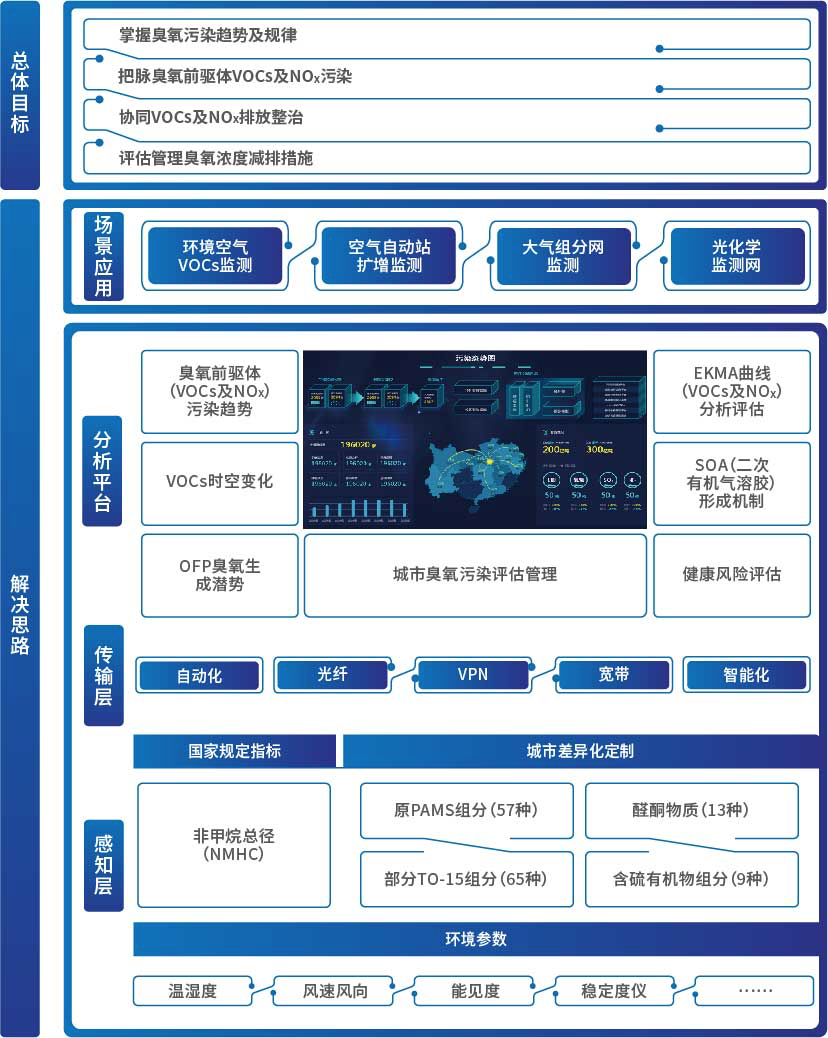

解决思路
